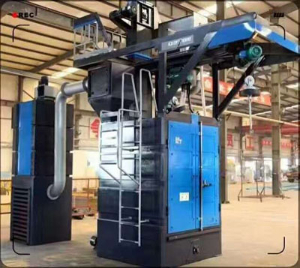

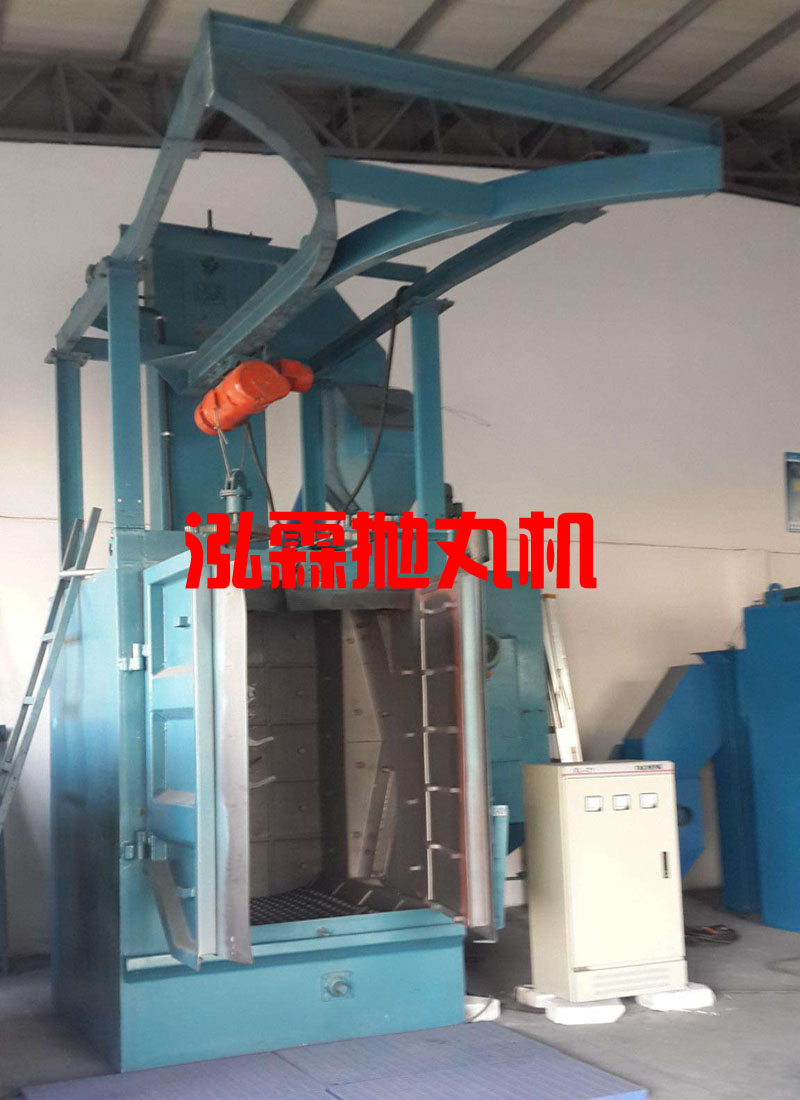

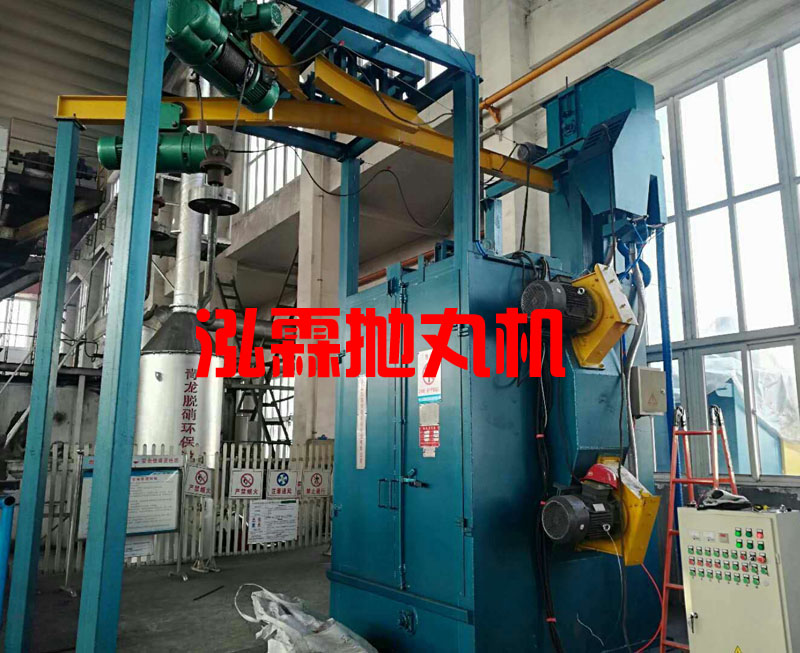

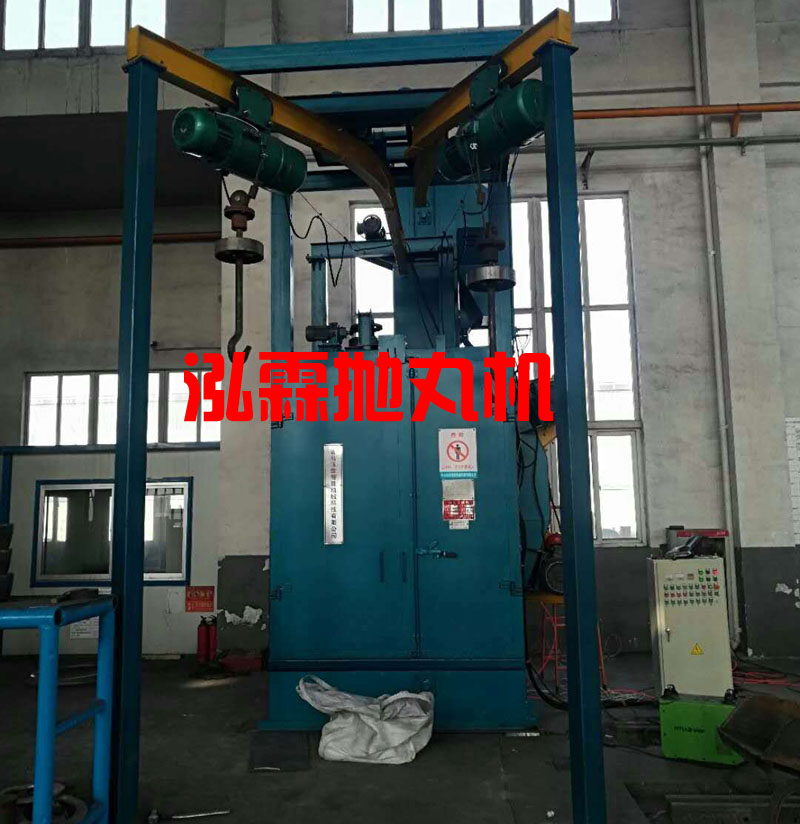

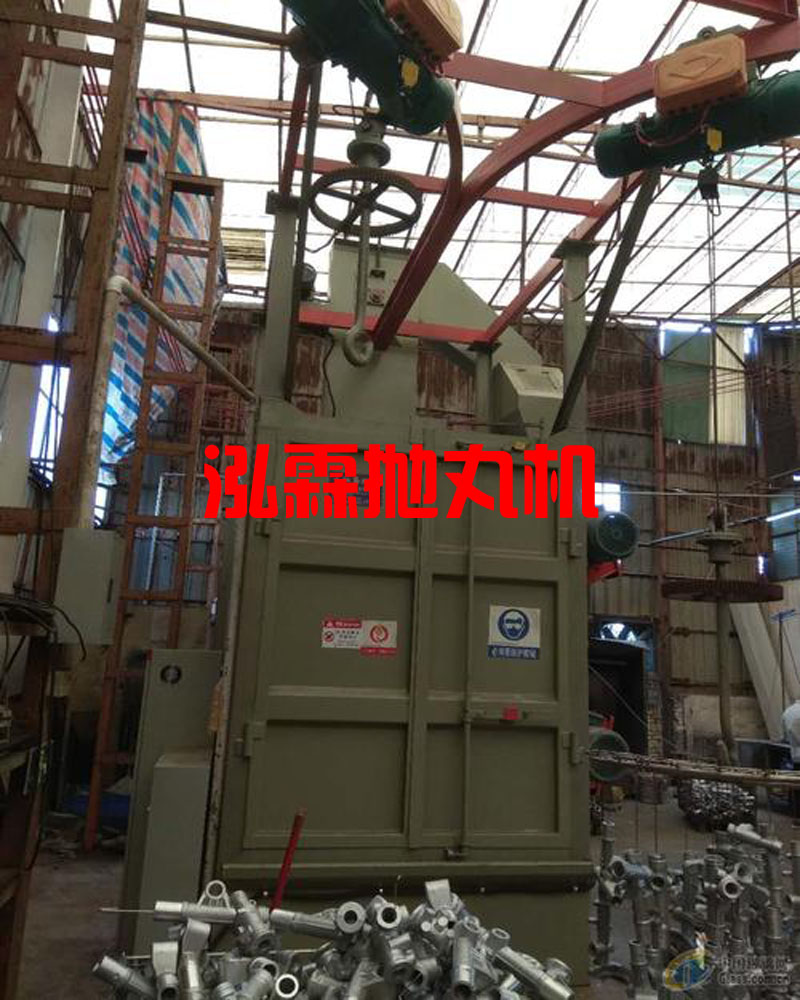

Q376雙吊鉤式拋丸機是青島泓霖機械科技公司獨立研制的一種新型拋丸清理機。是我們?cè)趪?guó)內廣泛調研的基礎上，按照用戶的迫切要求，在原Q376E的基礎上研制成功的。

◆ 采用倍受歡迎的無地坑結構形式，即節省了地坑基礎的施工費用及時間，又解決了南方用戶因地坑存水而造成提升機內的丸砂銹蝕結塊的問題。

    ◆ 采用大拋丸量、高拋射速度的國際上第四代懸臂離心式拋丸器，能顯著地提高清理效率、獲得滿意的清理質量。

    ◆ 模擬拋射圖及拋丸機的所有圖紙均采用計算機輔助設計(CAD)繪制，拋丸器的布置更為合理。提高了彈丸利用率，保證了清理效果，減小了對室體護板的磨損。

    ◆ 采用1噸電動葫蘆吊掛工件的工作方式，吊鉤有獨自的行走軌道，工作時無需換軌，有效地減小了裝卸工件的時間。    ◆ 吊鉤具有升降、運行和室內旋轉的功能。

    ◆ 采用手動開、關門方式。

    Q376雙吊鉤式拋丸機適合于對多品種、小批量鑄件、鍛件及鋼結構件進行表面清理及拋丸強化，以去掉工件表面的粘砂、砂芯及氧化皮；亦適合于對熱處理件的表面清理及強化；尤其適合于不

宜碰撞的細長、薄壁件的清理。

    我們應用拋丸清理技術來達到除銹、強化的目的，是因?yàn)閽佂枨謇憩F(xiàn)在仍然是世界上最經濟和最可靠的方法。拋丸清理跟其它清理技術相比具  有下述優點：

    ◆ 提高機械產品和金屬構件的抗疲勞性能

    ◆ 消除應力集中

    ◆ 延長其使用壽命

    ◆ 優化工件的表面工藝狀態

    ◆ 大大提高清理效率

    ◆ 減輕清理工作的勞動強度

    ◆ 減輕環境污染

    本設備廣泛應于機械制造、工程機械、礦山機械、壓力容器、汽車、船舶等行業，用于提高其產品零部件的外觀質量和表面工藝狀態。

    ◇ 被清理工件的最大尺寸

    直徑*高            Φ800′1100 mm

    ◇ 吊鉤

    吊鉤載重           500kg

    自轉速度           2.8r/min

    電機功率           0.75KW

    運行速度           20m/min

    電機功率           0.75KW

    升降速度           8m/min

    電機功率           2*1.5KW

    ◇ 拋丸器

    直徑               Φ380mm

    拋丸量             2′125kg/min

    功率               2′7.5KW

    ◇ 提升機

    提升量             15t/h

    皮帶速度           1.21m/s

    功率               1.5KW

    ◇ 分離器

    分離量             15t/h

    分離區風速         4-5m/s

    ◇ 螺旋輸送器

    輸送量             15t/h

    ◇ 清理一鉤工件所需時間

    鑄件               4-15min

    鍛焊件             3-12min

    ◇ 彈丸

    首次裝入量         0.4t

    直徑               0.2-2.0mm

    ◇ 風量

    總風量             5000m3/h

    清理室             3500m3/h

    分離器             1500m3/h

    風機功率           4KW

   ◇ 總功率          25KW

    1、除塵系統開

    2、吊鉤在室外裝工件

    3、吊鉤開入室內，運行停止

    4、大門關閉，吊鉤自轉開始

    5、提升機開

    6、拋丸器開

    7、供丸系統閘門開，清理開始

    8、清理完畢，拋丸器停，供丸系統閘門關閉

    9、吊鉤自轉停止

    10、提升機停 (如繼續清理可不停）

    11、大門打開，吊鉤開出室外卸件

    12、除塵系統停止（如繼續清理可不停）
